Shenzhen HengDrive Technologies Co., Ltd. jedan je od najpouzdanijih proizvođača i dobavljača istosmjernih motora bez četkica u Kini. S bogatim iskustvom, srdačno vas pozdravljamo u veleprodaji istosmjernog motora bez četkica proizvedenog u Kini, ovdje iz naše tvornice. Također prihvaćamo prilagođene narudžbe.

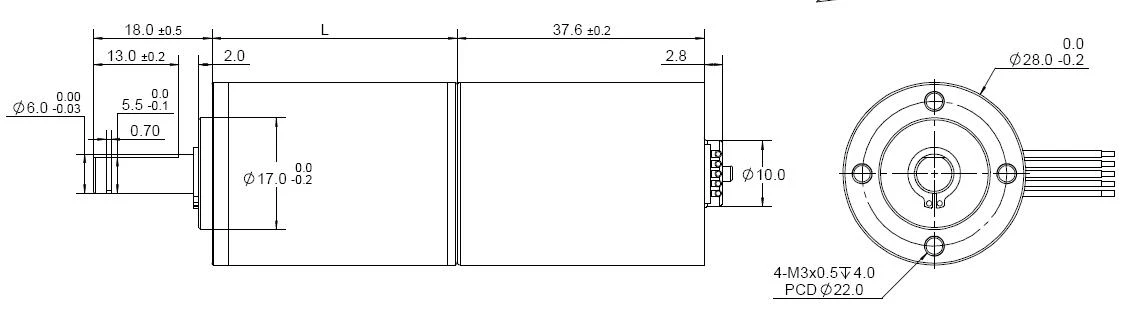

Okvirni crtež: Jedinica: milimetar

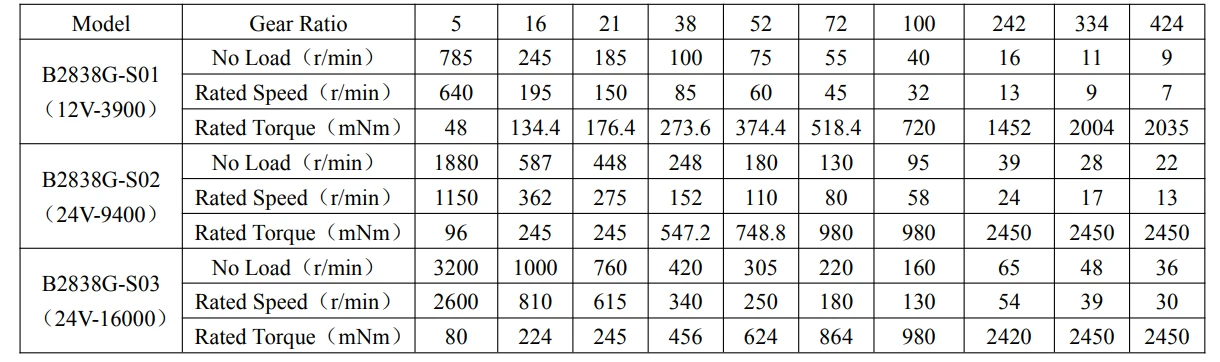

Popis momenta i brzine

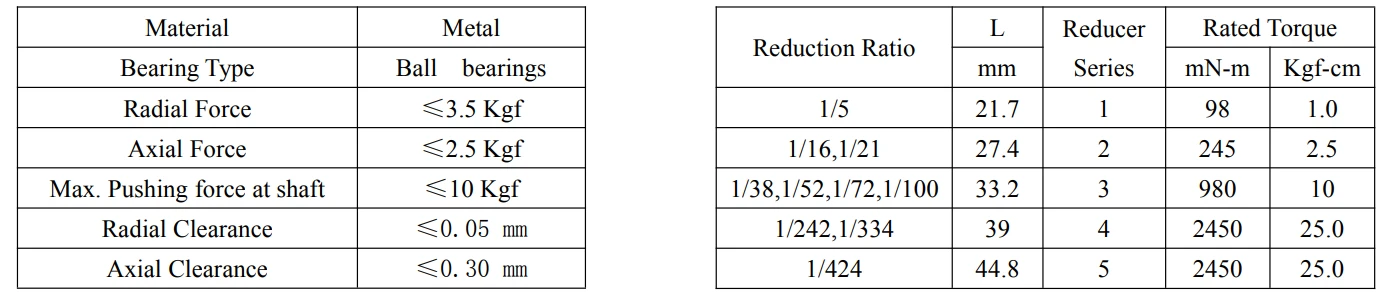

Karakteristike mjenjača
Obavijest:Podaci u ovom tipičnom specifikacijskom listu odnose se na drugog kupca. Napon, nazivni zakretni moment, brzina, struja, snaga i značajka i dimenzija proširenja osovine mogu se promijeniti kako bi se zadovoljili specifični zahtjevi kupca.

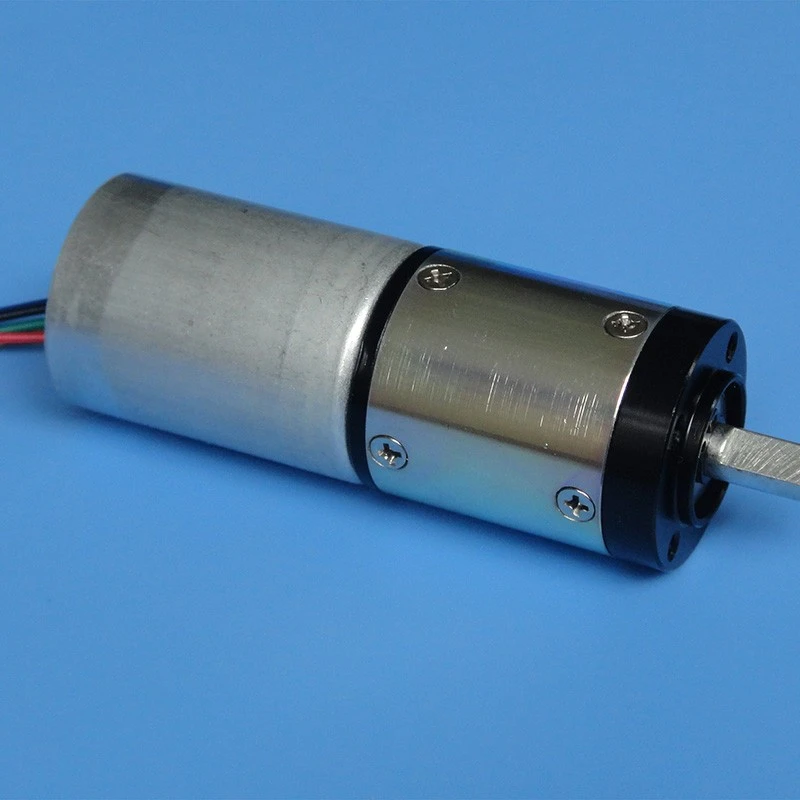

DC motor bez četkica
Naš DC pogonski motor bez četkica integrira naprednu tehnologiju BLDC motora s precizno-konstruiranim planetarnim ili paralelnim prijenosnikom. Dizajnirana za primjene koje zahtijevaju visoku gustoću zakretnog momenta, preciznu kontrolu brzine i dug rad-bez održavanja, ova serija motora idealna je nadogradnja tradicionalnih brušenih DC i AC indukcijskih motora. Tipične primjene uključuju automatska vođena vozila (AGV), medicinsku opremu, industrijske transportere, robotske ruke, strojeve za pakiranje i solarne sustave za praćenje.
Ključne tehničke značajke istosmjernog motora bez četkica
- Nazivna snaga: 50W – 3kW
- Opcije napona: 24V / 48V / 72V DC
- Raspon brzine: 500 – 3000 o/min (motor), izlazna brzina preko prijenosnih omjera 3:1 do 100:1
- Vrste mjenjača: planetarni (veća gustoća momenta) ili čelični zupčanik (-isplativ)
- Opcije povratne informacije: Hallovi senzori, koder (optički/magnetski) ili rezolver
- Klasa zaštite: IP54 – IP65 (prilagodljivo)
- Učinkovitost: do 88% za motor + 95% po stupnju prijenosa
Zašto odabrati naš BLDC motor s reduktorom – prednosti proizvođača
Glavno tehnološko vodstvo
Naš-intimni tim za istraživanje i razvoj ima više od 15 godina iskustva u elektromagnetskom dizajnu. Koristimo analizu konačnih elemenata (FEA) za optimizaciju struktura statora i rotora, smanjujući zakretni moment za 30% u usporedbi s industrijskim prosjekom. To rezultira ultra-glatkim-niskim brzinama i minimalnom akustičkom bukom.
Preciznost integriranog mjenjača
Za razliku od modularnih sklopova, naš integrirani dizajn osigurava savršeno poravnanje vratila i zadržavanje masti. Zupčanici su proizvedeni od 20CrMnTi legiranog čelika, naugljičenog i brušenog prema DIN 5 ili većoj točnosti. To daje životni vijek zupčanika od preko 10.000 sati pri nazivnom opterećenju.
Kompatibilnost pametnog kontrolera
DC motor bez četkica Svaki motor može biti uparen s našim inteligentnim trapezoidnim ili FOC (Field Oriented Control) drajverima. Značajke uključuju: zatvorenu{1}}regulaciju brzine (±0,5%), programabilno ograničenje struje, regenerativno kočenje i CANopen / RS485 / Modbus komunikaciju.
Rigorozno testiranje
100% motora prolazi kroz:
- Dinamičko balansiranje rotora
- Bez{0}}opterećenja i punog-opterećenja gori-2 sata
- Otpor izolacije (500V DC) i ispitivanje dielektrične čvrstoće
- Mjerenje vibracija i porasta temperature
Certifikati
- Naši BLDC motori s reduktorima i proizvodni pogoni u potpunosti su certificirani za zadovoljavanje globalnih standarda:
- CE (EMC i LVD direktive) – Osigurava siguran električni dizajn i elektromagnetsku kompatibilnost za europska tržišta.
- RoHS 3.0 – U skladu s ograničenjem opasnih tvari u industrijskoj opremi.
- ISO 9001:2024 – Certificirani sustav upravljanja kvalitetom koji pokriva dizajn, proizvodnju i post{2}}prodaju.
- UL 1004 (na odabranim modelima) – Za sigurnosne zahtjeve tržišta Sjeverne Amerike.
- Potvrđena IP zaštita – testirana-treća strana prema IEC 60529.
- REACH – Registracija, evaluacija, autorizacija kemikalija – potpuna usklađenost.
Podaci o tipičnoj izvedbi (48 V, 400 W, omjer 10:1)
|
Nazivni zakretni moment |
12 Nm (izlaz) |
|
Struja bez{0}}opterećenja |
1.2A |
|
Nazivna struja |
9.5A |
|
Maksimalna učinkovitost |
86% pri izlazu od 1200 o/min |
|
Izolacijski razred |
F (155 stupnjeva) |
|
Temperatura okoline |
-20 stupnjeva do +60 stupnjeva |
Naručivanje i prilagodba
Nudimo niske MOQ (50 jedinica) i brza vremena isporuke (15-25 dana za prilagođene osovine, konektore ili kočnice). Bijela-oznaka i nestandardni naponi (12V, 96V) dostupni su na zahtjev.
Za inženjere koji traže izdržljivo rješenje za -štedu energije i precizno kontrolirano kretanje, naš istosmjerni motor s CE/RoHS/UL-certificiranjem bez četkica pruža pouzdanost bez premca. Obratite se našem tehničkom prodajnom timu za 3D crteže, krivulje-okretnog momenta ili testiranje uzoraka.
